电线中各种颜色电线都代表什么？
在平时工作和生活中，大家有注意过电缆里面电线都有不同的颜色吗？我们在接线时，往往都忽略了颜色代表的意义，似乎影响并不大，那这些颜色是干什么用的呢？下面给大家介绍一下电缆上面的颜色是代表什么含义。
装置和设备的内部布线。
半导体三极管的集电极；
半导体二极管、整流二极管或可控硅管的阴极。
半导体三极管的基极；
可控硅管和双向可控硅管的控制极。
半导体三极管的发射极；
半导体二极管、整流二极管或可控硅管的阳极。
直流电路的接地中线。
无指定用色的半导体电路。

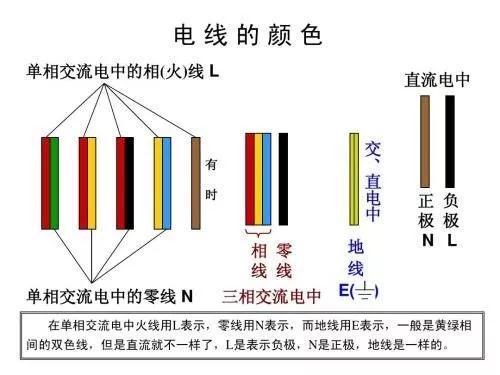

1、交流三相电路的
A相：黄色；
B相：绿色；
C相：红色；
零线或中性线：淡蓝色；
安全用的接地线：黄和绿双色。
2、用双芯导线或双根绞线连接的交流电路：
红黑色并行。
3、直流电路：
正极：棕色；
负极：蓝色；
接地中线：淡蓝色。
4、半导体电路的半导体三极管的集电极：红色；基极： 黄色；发射极：蓝色。
半导体二极管和整流二极管的阳极：蓝色；
阴极：红色。
可控硅管的阳极：蓝色；
控制极：黄色；
阴极：红色。
双向可控硅管的控制极：黄色；
主电极：白色。
如果咨询更多电线电缆参数，请及时联系我们或是去浙江人民线缆官方网站（http://www.chinarmxl.com）了解。咨询电话：15658218855（微信）,0574-27852999,张经理
装置和设备的内部布线。
2 、棕色
直流电路的正极。
3 、红色
三相电路和C相；半导体三极管的集电极；
半导体二极管、整流二极管或可控硅管的阴极。
4、黄色
三相电路的A相；半导体三极管的基极；
可控硅管和双向可控硅管的控制极。
5、绿色
三相电路的B相。
6、蓝色
直流电路的负极；半导体三极管的发射极；
半导体二极管、整流二极管或可控硅管的阳极。
7、淡蓝色
三相电路的零线或中性线；直流电路的接地中线。
8、白色
双向可控硅管的主电极；无指定用色的半导体电路。
9、黄和绿双色（每种色宽约15~100毫米交替贴接）
安全用的接地线。
10 、红、黑色并行
用双芯导线或双根绞线连接的交流电路。
1、交流三相电路的
A相：黄色；
B相：绿色；
C相：红色；
零线或中性线：淡蓝色；
安全用的接地线：黄和绿双色。
2、用双芯导线或双根绞线连接的交流电路：
红黑色并行。
3、直流电路：
正极：棕色；
负极：蓝色；
接地中线：淡蓝色。
4、半导体电路的半导体三极管的集电极：红色；基极： 黄色；发射极：蓝色。
半导体二极管和整流二极管的阳极：蓝色；
阴极：红色。
可控硅管的阳极：蓝色；
控制极：黄色；
阴极：红色。
双向可控硅管的控制极：黄色；
主电极：白色。
5、整个装置及设备的内部布线一般推荐：黑色；半导体电路：白色；有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。
6、具体标色时，在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。
如果咨询更多电线电缆参数，请及时联系我们或是去浙江人民线缆官方网站（http://www.chinarmxl.com）了解。咨询电话：15658218855（微信）,0574-27852999,张经理
