电路安装小知识

型号规格： BV 2.5

在装修中，电路安装是必不可少的装修流程，不过大部分人看到这多种颜色的电线时，不清楚各种颜色代表着什么意思。接下来为大家分清楚电线颜色的含义，普及一些电路安装小知识。

红色是火线，蓝色是零线，黄色或黄白相间的是地线。相线一般是黄、绿、红，保护中性线(PEN线)是黑色，保护线(PE线)是黄绿双色线，保护线在任何情况下都严禁作相线使用。

型号规格：BV 2.5

一般规定，三相电线颜色为黄、绿、红，分别为A、B、C三相，蓝色为零线，黄绿相间的为接地线；接线时黄、绿、红接火线，蓝色接零线，黄绿相间的线接到PE保护线上或者接到设备外壳上(外壳已与地网连接)。有时四线颜色区分不太明显时，三根截面一样的为火线，截面稍小的为零线。

根据《住宅装饰装修工程施工规范》相关规定：配线时，相线与零线的颜色应不同；同一住宅相线(L)颜色应统一，零线(N)宜用蓝色，保护线(PE)必须用黄绿双色线。

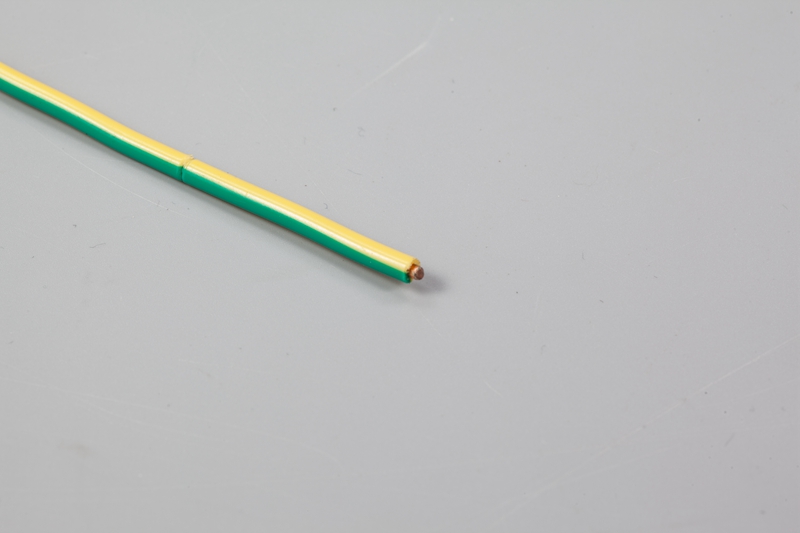

保护线(PE)即地线必须用黄绿双色线(强制性规定)，零线用蓝色(非强制性规定，在条件许可时应选择蓝色线),相线不使用蓝色即为红、黄、绿色。

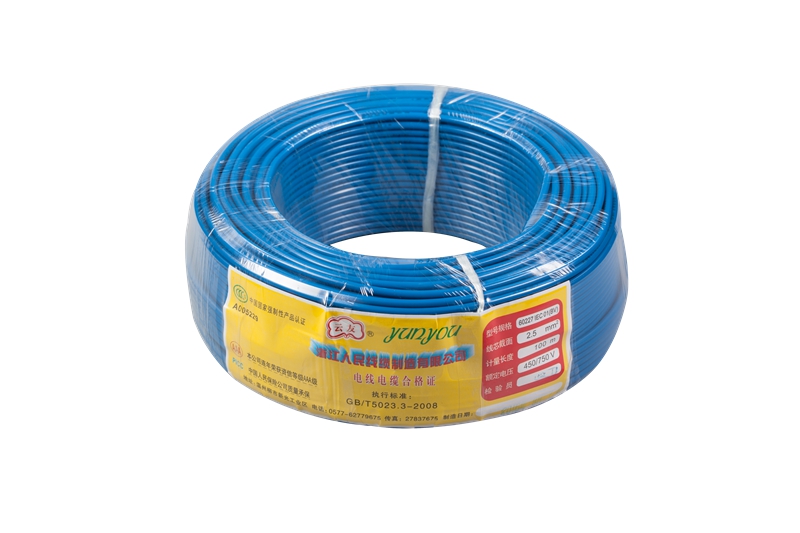

零线用蓝色，如果用于插座，相线用红色线；灯路进线用红色，灯路控制线或双控线用黄色和绿色。按规定颜色布线插座图：红色、蓝色、双色线穿入插座底盒，红色作火线，蓝色作零线，双色线作地线；红色线火线与插座L极连接，蓝色零线与N极连接，双色线与接地标识连接。按规定颜色灯路布线图：进火线用红色，零线用蓝色，控制线用黄色(也可使用绿色)。

---
