电线管种类及敷设方式？要知道电线管种类及敷设方式，那么我们先来了解下什么是电线管吧。所谓的电线管是指穿电线的专用管材。电线管种类有很多，电线管敷设方式也有很多。电线管是进行电线敷设的工具。电线管起到了保护电线的作用。那么今天我们就好好来介绍下“电线管种类及敷设方式”。

电线管

　　电线管种类及敷设方式？

　　1、电线管种类：

　　（1）金属电线管：在建筑工程中金属电线管壁厚度可分为厚壁导管和薄壁导管。

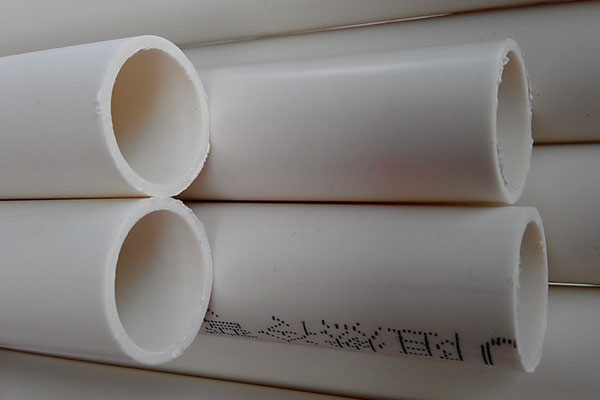

　　（2）塑料电线管：用作电线导管的塑料管主要有PVC，PE，高密度聚氯乙烯管等，主要是小直径的管材用的比较多。塑料电线管一般用于临时性的建筑或室外，用于室外时需注意防水。

　　（3）电线软管：软管一般用于设备末端，电气工程中一般都是包塑金属软管，柔软性比较好，规范规定动力工程中末端长度不超过0.8m，照明工程中软管长度不超过1.2m。

　　2、电线管敷设方式：电气设计施工图中常用线路敷设方式：

　　SR：沿钢线槽敷设

　　BE：沿屋架或跨屋架敷设

　　CLE：沿柱或跨柱敷设

　　WE：沿墙面敷设

　　CE：沿天棚面或顶棚面敷设

　　ACE：在能进入人的吊顶内敷设

　　BC：暗敷设在梁内

　　CLC：暗敷设在柱内

　　WC：暗敷设在墙内

　　CC：暗敷设在顶棚内

　　ACC：暗敷设在不能进入的顶棚内

　　FC：暗敷设在地面内

　　SCE：吊顶内敷设,要穿金属管

　　电线管敷设方式文字符号？

　　穿焊接钢管敷设：SC

　　穿电线管敷设：MT

　　穿硬塑料管敷设：PC

　　穿阻燃半硬聚氯乙烯管敷设：FPC

　　电缆桥架敷设：CT

　　金属线槽敷设：MR

　　塑料线槽敷设：PR

　　用钢索敷设：M

　　穿聚氯乙烯塑料波纹电线管敷设：KPC

　　穿金属软管敷设：CP

　　直接埋设：DB

　　电缆沟敷设：TC

　　混凝土排管敷设：CE

　　沿或跨梁(屋架)敷设：AB

　　暗敷在梁内：BC

　　沿或跨柱敷设：AC

　　暗敷在柱内：CLC

　　沿墙面敷设：WS

　　暗敷在墙内：WC

　　沿天棚或顶板面敷设：CE

　　暗敷在屋面或顶板内：CC

　　吊顶内敷设：SCE

　　暗敷在不能上人的吊顶内：ACC

　　在能进人的吊顶内敷设：ACE

　　地板或地面下敷设：F

　　常见的电线管敷设方式？

　　1、先把线组穿过电线管,再用细钢丝把电线管吊起来,这种方式在消防和安检都是可以通过而且比较省时省力省成本的方式.

　　2、在需要安装灯的地方用钢线搭桥后固定阻燃电线管立住用线槽铺设;电源地埋或沿钢结构铺设线槽只对高空进电源可用。

　　3、地面进电源用线槽引进电源箱后用阻燃电线管或线槽做分支，此铺设方法简单实用。

　　电线管种类及敷设方式基本就这些了。想要了解更多的“电线电缆”相关知识，可以在我们的百科页面进行浏览。
