线缆的阻燃级别（UL阻燃标准）

　　UL所列明的任何电缆经过测试验证若符合某种防火等级，可在电缆印上UL识别字、防火等级和批准编号，那么线缆的阻燃级别到底有多少级别呢，浙江人民线缆网来告诉你。

UL标志

　　一.增压级-CMP级（送风燃烧测试/斯泰钠风道实验PlenumFlameTest/SteinerTunnelTest）

　　UL防火标准中要求最高的电缆（PlenumCable），适用安全标准为UL910，实验规定在装置的水平风道上敷设多条试样，用87.9KW煤气本生灯（300，000BTU/Hr）燃烧20分钟。合格标准为火焰不可延伸到距煤气本生灯火焰前端5英尺以外。光密度的峰值最大为0.5，平均密度值最大为0.15。这种CMP电缆通常安装在通风管道或空气处理设备使用的空气回流增压系统中，被加拿大和美国所认可采用。符合UL910标准的FEP/PLENUM材料，阻燃性能要比符合IEC60332-1及IEC60332-3标准的低烟无卤材料的阻燃性能好，燃烧起来烟的浓度低。

　　CMP：填实级通信电缆，这是最高的电缆安全等级，它具有完美的阻燃能力，散发的烟雾和毒素很低。根据UL定义，在风扇强制密集燃烧条件下，一捆CMP电缆必须在燃烧扩散不到5米内自行熄灭。CMP电缆使用基于Teflo的化学物质，阻止燃烧扩散，使发出的烟雾和毒素达到最小。与UL等级较低的电缆相比，这增加了大量的成本。CMP级电缆用于在通风回气通道内敷设电缆的大楼中。在发生火灾时，大楼中不会充满电缆散发的大量的烟雾或危害毒素。CMP级电缆必须经过严格的燃烧测试：UL910-"火焰传播和烟雾密度值测试"

　　二.干线级-CMR级（直立燃烧测试RiserFlameTest）

　　UL标准中商用级电缆（RiserCable）,适用安全标准为UL1666。实验规定在模拟直立轴上敷设多条试样，用规定的154.5KW煤气本生灯（527，500BTU/Hr）30分钟。合格标准为火焰不可蔓延到12英尺高的房间的上部。干线级电缆没有烟雾浓度规范，一般用于楼层垂直和水平布线使用。

　　CMR：干线级通信电缆。这是等级居于第二位的电缆，它具有完美的阻燃能力，但没有对散发的烟雾和毒素进行检验。除CMP及电缆外，CMR电缆与所有的其他通信电缆都使用基于卤化物的化学物质，如氯，阻止燃烧扩散。根据定义，在风扇强制燃烧条件下，一捆CMR电缆必须在燃烧扩散不到5米内自行熄灭。CMR电缆外套一般由某类PVC制成，在燃烧室会散发出氯气，氯气会耗尽空气中的氧气，使火焰熄灭。CMR级电缆广泛用于通风系统在物理上与布线系统分开的干线应用中。这在亚洲和澳大利亚非常常见。CMR级电缆必须经过密集火焰测试：UL1666-"通到中垂直安装的电缆火焰传播高度测试"

　　三.商用级-CM级（垂直燃烧测试VertialTrayFlameTest）

　　UL标准中商用级电缆（GeneralPurposeCable），适用安全标准为UL1581。实验规定在垂直8英尺高的支架上敷设多条试样，用规定的20KW带状喷灯燃烧（70，000BTU/Hr）20分钟。合格标准为火焰不可蔓延到电缆的上端并自行熄灭。UL1581和IEC60332-3C类似，只是敷设电缆根数不同。商用级电缆没有烟雾浓度规范，一般仅应用于同一楼层的水平走线，不应用于楼层的垂直布线上。

　　四.通用级-CMG级（垂直燃烧测试VertialTrayFlameTest）

　　UL标准中通用级电缆（GeneralPurposeCable），适用安全标准为UL1581。商用级和通用级的测试条件类似，同为加拿大和美国认可使用。通用级电缆没有烟雾浓度规范，一般仅应用于同一楼层的水平走线，不应用于楼层的垂直布线上。

　　CM/CMG：通用通信布线。这常见于大楼的水平走线中，与CMR级电缆相比，他们通常分成更小的捆。CM/CMG级电缆使用基于卤化物的化学物质时线组然。根据定义，在一小捆电缆中，CM/CMG电缆必须在燃烧扩散不到5米内自行熄灭。火焰没有使用风扇强制燃烧。CM/CMG级电缆外套通常由某类PVC制成，在燃烧室会散发出氯气。CM/CMG级电缆通常用于英国、亚洲和澳大利亚的水平走线中。CM/CMG级电缆必须经过CSAFT-4"垂直燃烧测试"。

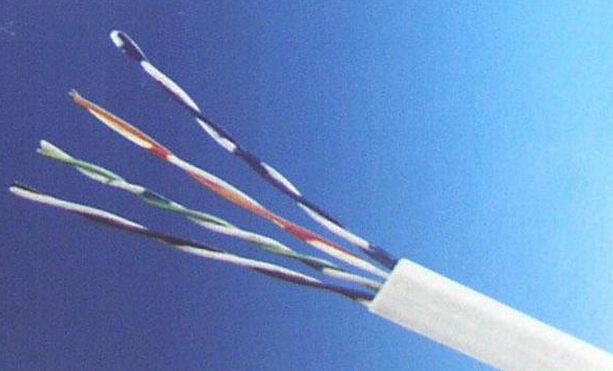

阻燃线缆

　　五.家居级-CMX级（垂直燃烧测试VertialWireFlameTest）

　　UL标准中家居级电缆（RestrictedCable），适用安全标准为UL1581，VW-1。实验规定试样保持垂直，用试验用的喷灯燃烧（30，000TU/Hr）15秒钟，然后停止15秒钟，反复5次。合格标准为余火焰不可超过60秒钟，试样不可烧损25%以上，垫在底部的外科用棉不可被落下物引燃。UL1581-VW-1和IEC60332-1类似，只是燃烧的时间不同。这种等级也没有烟雾或毒性规范，仅用于敷设单条电缆的家庭或小型办公室系统中。这类电缆不应成捆敷设使用，必须套管。烟密度、卤素含量和毒性等级。

　　CMX：住宅通信布线。这种电缆限定于住宅或使用的通信电缆数量非常少的其他小型应用中，这些应用一般仅敷设一条电缆。CMX级工具不能用于成捆的电缆应用。CMX级电缆必须经过ULVW1燃烧测试

　　线缆的阻燃级别总结如下表：

CMX	辅线 限制使用 防火能力最低
CM/CMG	同楼层中使用 水平走线 可捆绑一起使用
CMR	跨楼层 垂直走线
CMP	用于强制通风环境 防火能力最高

　　另外，特别说明下LSZH/LS0H意思是低烟无卤--lowsmokezerohalogen

　　Iso国际标准组织将综合布线定义为:A-F级;

　　Tia/eia北美标准组织将铜缆定义为:1-7类;

　　OFNP:非导体压力通风阻燃(增压级)

　　OFNR(OFCR):非导体垂直主干(干线级);

　　OFN(OFC):非导体光纤电缆,除阻燃和垂直主干外(商用级);

　　OFNG(OFCG):通用级

　　光纤无家居级分类

　　光缆结构:纤芯9/50/62.5微米+125微米护套+250/900微米涂覆层(缓冲层)

　　以上为浙江人民线缆网对线缆的阻燃级别全部介绍，希望对您能有所帮助。
